Production de l’énergie électrique

Production de l’énergie électrique
Mission de la Production
  •  En tant que Producteur National, l'ONE a la responsabilité de fournir sur tout le territoire Marocain et à tout instant une énergie de qualité.
Cette fourniture est assurée par des moyens de production exploités directement par l'ONE ou par des ouvrages confiés à des producteurs concessionnels
Moyens de Production
  • Le parc de production de l'ONE est constitué de centrales électriques ayant une puissance totale installée de 8158 MW ( bilan des activités 2015).
  • Les moyens de production exploités :
          • Production Thermique
          • Energie renouvelable
Production thermique
Principe de production thermique
Dans une centrale thermique, l’énergie est produite par la combustion d’un combustible et utilisée dans des machines motrices (des turbines à vapeur, des turbines à Gaz, ou des moteurs diesel).
Chaque machine motrice entraîne un alternateur qui produit du courant électrique triphasé 50 HZ, à une tension comprise entre 5000 et 15000V.
Types de centrale thermique
  • Centrales thermiques à vapeurs
  • Centrales turbines à Gaz
  • Centrales à cycles combinés
  • Centrales Diesels
Centrales thermiques à vapeurs
  • Vue générale d’une centrale thermique à vapeur
centrale thermique mohamadia

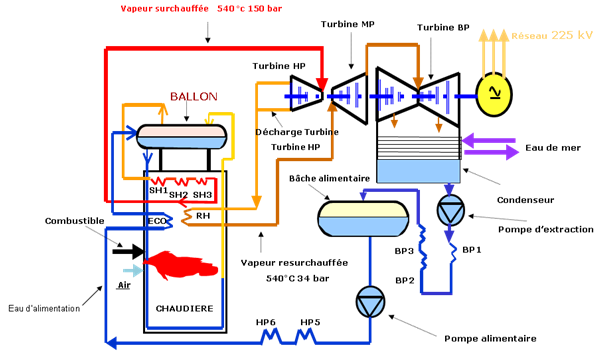

  • Schéma de principe
principe d'une centrale thermique

Sites de production thermique à vapeur
  1. Centrale thermique Mohammedia
  2. Centrale thermique Kenitra
  3. Centrale thermique jerada
  4. Centrale thermique Jorf Lasfar ( JLEC )

Centrales turbines à Gaz

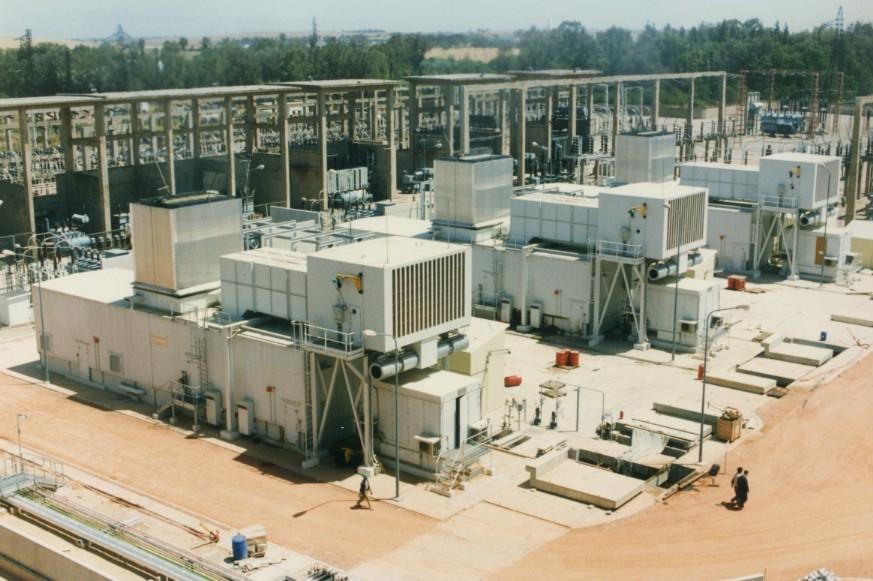

  • Vue générale d’une turbine à gaz
Turbine à gaz tit mellil1

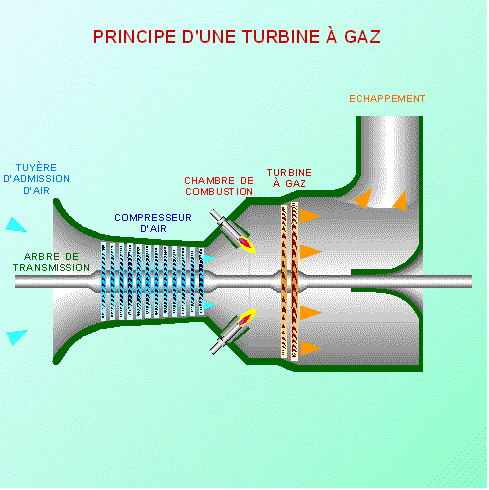

  • Principe d’une turbine à Gaz

principe d'une turbine à gaz

  • Sites des centrales turbines à Gaz
  1. Turbine à Gaz Tit Mellil
  2. Turbine à Gaz Mohammedia
  3. Turbine à Gaz Tan Tan
  4. Turbine à Gaz Tetouan
  5. Turbine à Gaz Tanger
  6. Turbine à Gaz Agadir
  7. Turbine à Gaz Sidi kacem
Centrales à cycles combinés

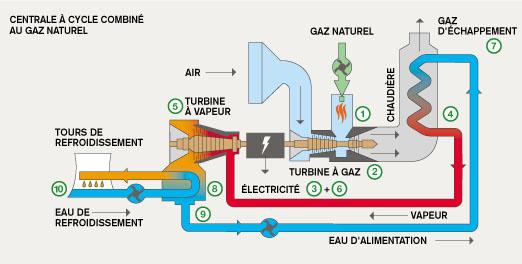

  • Schéma de principe d’une centrales à cycles combinés
centrale à  cycle combinée
  • Site de la centrale à cycle combiné
la centrale à cycle combiné de Tahaddart est située à dix kilomètres environ au nord de la ville d’Asila, sur la route principale Kenitra - Tanger.
Centrales Diesels

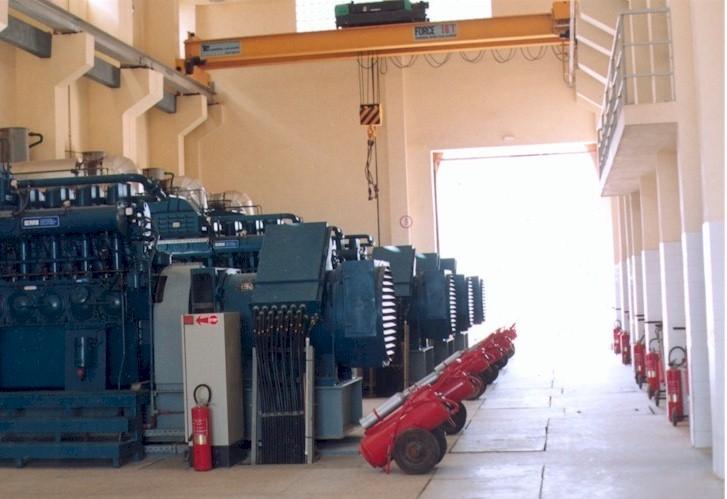

  • Vue d’une centrale diesel
centrale diesel
  • Moteur diesel en coupe
moteurdiesel_eclate

  1. Injecteur
  2. Arbre à cames
  3. Soupapes
  4. Piston
  5. Bielle
  6. Vilebrequin
  • Principe de fonctionnement d’un moteur à explosion à 4 temps
  • Cycle 1  temps admission
  • Cycle 2  temps compression
  • Cycle 3  temps explosion détente
  • Cycle 4  temps échappement
  • Sites des centrales diesels

  1. Centrale diesel Laayoune
  2. Centrale diesel Dakhla
  3. Groupe diesel Boujdour Groupe diesel Aousrd
  4. Groupe diesel Tarfaya Groupe diesel Smara
Energie renouvelable
    • Production Hydraulique
  • production Hydraulique classique
production hydraulique
Dans une usine Hydro-électrique l’énergie est produite par une chute d’eau et utilisée dans une turbine hydraulique, cette énergie est transformée en énergie électrique dans un alternateur
  • Station de transfert d’énergie par pompage (STEP)step Afourer

  • La STEP d’Afourer est composée de deux usines en série sans bassin intermédiaire.
  • Cette configuration est une première mondiale pour les STEP de grande puissance.
  • L’usine amont comprend deux groupes de 172,5 MW de puissance unitaire.
  • L’usine aval comprend deux groupes de 60 MW de puissance unitaire.
  • Chaque groupe est équipé d’une turbine réversible, qui fonctionne en pompe pendant les heures creuses et en turbine pendant les heures de pointe.
    • Parc Éolienne

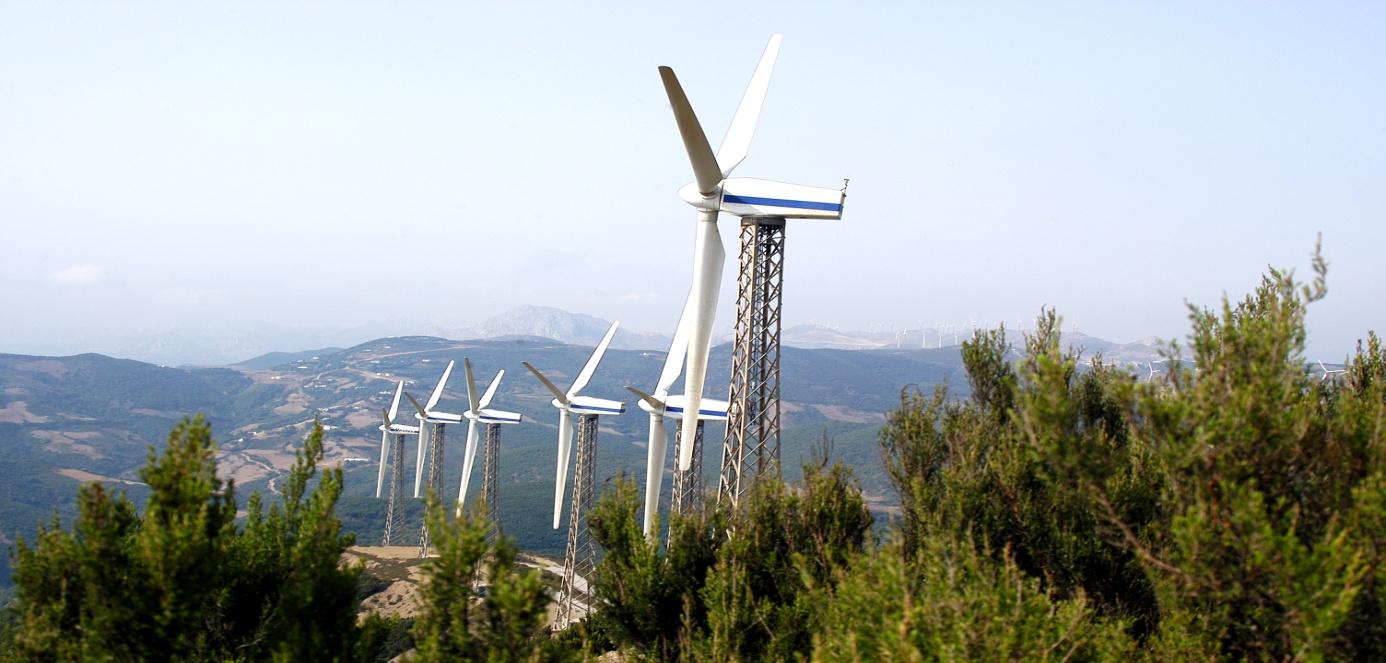

Abdelkhalek Torres_0270
  • L'énergie éolienne est l’énergie du vent et plus spécifiquement l’énergie tirée du vent au moyen d’un dispositif aérogénérateur comme une éolienne ou moulin à vent, l’énergie éolienne est une énergie renouvelable.
  • L’éolienne est couplée à un générateur électrique pour produire du courant continu ou alternatif.
Schéma d'une éolienne de type aérogénérateur.
Sites de production éolienne
  1. Parc Éolien D’ESSAOUIRA
  2. Parc Eolien ABDELKHALEK TORRES
    • Énergie Solaire
Principe du système photovoltaïque
  •   Les systèmes photovoltaïques sont des dispositifs de circuit intégré à semi conducteurs qui convertissent directement la lumière en électricité.
module photovoltaïque
